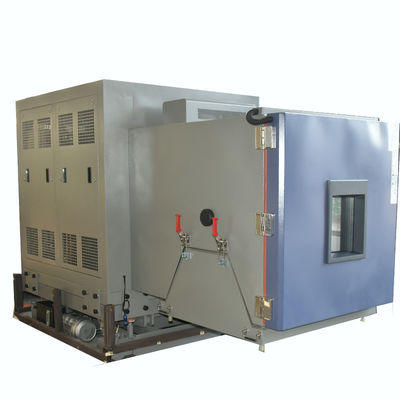

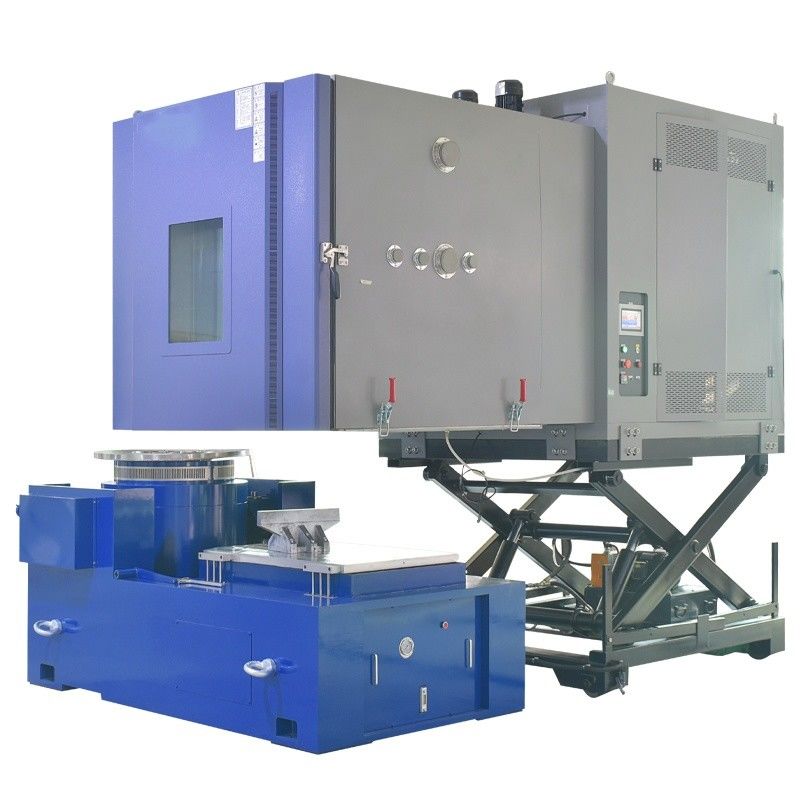

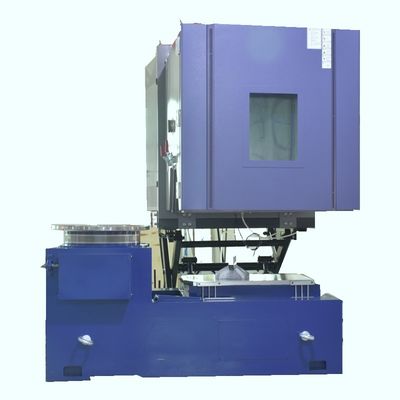

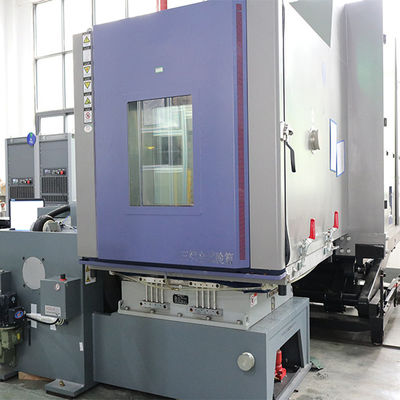

Chambre combinée pour le cycle thermique et les essais de vibration

Chambre combinée pour le cycle thermique et les essais de vibration

NotreChambre combinée à système de vibrationCe puissant équipement est spécialement conçu pour soumettre vos produits et composants à des tests de contrainte simultanés.Cycles thermiqueset précisÉpreuves de vibrationEn simulant avec précision les contraintes synergiques des changements rapides de température et des charges mécaniques dynamiques, ce système est un outil indispensable pour détecter les défauts de conception,accélérer la prédiction de la durée de vie du produit, et assurer la durabilité et la fiabilité à long terme de vos innovations.

Principales caractéristiques

• Tests intégrés à contraintes multiples:Les conduits combinent vibration et cycle thermique en une seule opération.Cela permet une simulation beaucoup plus réaliste et accélérée des conditions où la fatigue thermique et les charges dynamiques se produisent conjointement (e.g., pendant le fonctionnement du véhicule ou le vol).

• Cycles thermiques à haut débit:La chambre est conçue pour des transitions de température exceptionnellement rapides et précises (par exemple, jusqu'à20°C/minLe résultat de cette analyse est que les résultats obtenus par les chercheurs ont été très satisfaisants.

• Un vibrateur de précision:Notre secoueur électrodynamique fournit une génération précise, répétable et contrôlée de profils de vibrations complexes (sinus, aléatoire, choc, etc.),s'assurer que vos composants sont testés contre des contraintes dynamiques réalistes.

• Large plage de température:Il est doté d'un large éventail de capacités de température (par exemple, de- 70 $ environà$ + 180^ environ C$), permettant des essais dans des conditions climatiques extrêmes variées.

• Système de contrôle intégré avancé:Un contrôleur puissant et intuitif synchronise parfaitement le vibrateur avec les profils de cycle thermique.séquences d'essais multivariables.

• Acquisition complète de données:surveille et enregistre en permanence tous les paramètres environnementaux (température, données de vibration), fournissant des informations détaillées et des données auditables pour l'analyse, l'identification des causes profondes,et la croissance de la fiabilité.

• Construction robuste et durable:Construit avec des composants de qualité industrielle et un intérieur en acier inoxydable de haute qualité pour une longévité et une fiabilité dans un fonctionnement continu et exigeant.

• Équipements de test personnalisables:Notre équipe d'ingénieurs conçoit et fabrique des appareils spécifiques à l'application pour monter en toute sécurité divers produits, optimiser la transmission des contraintes et assurer l'intégrité des tests.

Applications

• électronique automobile:Scénario accéléré de contrôle des contraintes des ECU, des capteurs et des systèmes de gestion des batteries contre les vibrations combinées du moteur, les chocs routiers et les changements rapides de température.

• Aérospatiale et défense:Tests de vie hautement accélérés pour l'avionique, l'électronique robuste et les sous-ensembles de satellites pour découvrir les défauts latents au début du développement.

• Électronique et semi-conducteurs:Test de durabilité des PCB, des connecteurs et des composants sensibles sous contraintes thermiques et dynamiques combinées.

• Systèmes de stockage d'énergie (ESS):Validation complète de la fiabilité et de la sécurité des cellules et des modules de batterie dans des conditions de vibrations opérationnelles et climatiques extrêmes.

• Développement du produit et validation de la conception:Identifier rapidement les marges de conception, les limites de performance et les modes de défaillance potentiels dans les cycles de développement de nouveaux produits.

Les avantages

• Augmentation accélérée de la fiabilité:Détecte rapidement les défauts de conception et de fabrication, permettant une itération rapide et une amélioration significative de la fiabilité du produit.

• Réduction du délai de commercialisation:Accélère le cycle de développement en identifiant les problèmes tôt, en minimisant les redessins et les retests coûteux.

• Durabilité supérieure du produit:Assure que les produits sont suffisamment robustes pour résister à des conditions extrêmes dans le monde réel, ce qui entraîne moins de défaillances sur le terrain et de réclamations de garantie.

• Application complète des contraintes:La combinaison du cycle thermique et de la vibration fournit le profil de contrainte le plus réaliste et le plus agressif pour révéler les faiblesses.

Caractéristiques techniques

- Le shaker

Forces de choc sinusoïdal/aléatoire:6,000 kgf / 6 000 kgf / 12 000 kgf

Masse de l'armure:60 kg ou plus

Plage de fréquence:5 ‰ 3 000 Hz

Taille des inserts (norme):M10

La chambre

• Capacité:512L

• Dimensions de la chambre intérieure:Pour les véhicules à moteur à commande autonome, les dimensions de l'emballage doivent être définies comme suit:

• Plage de température:-40°C à +150°C

• Taux de refroidissement:+20°C à -40°C (moyenne de 2°C/min)

• Plage d'humidité:20 à 98% de RH

• Dimensions générales:1,200 mm (W) x 2,500 mm (D) x 1,500 mm (H) (à l'exclusion de la table de levage)

• Poids:1500 kg

• Max./Déplacement continu p-p:100 mm / 90 mm

• Points de fixation de la charge (norme):17

• Max. vitesse:10,8 m/s

• Fréquence naturelle - Axe de poussée:3 Hz

• Max. Accélération sinus/aléatoire:100 g / 60 g

• Max. soutien de charge verticale:500 kg ou plus

• Diamètre de l'armure:440 mm

• champ de déviation @152 mm au-dessus de la table:≤ 1 mT (10 gauss)

• Fréquence de résonance fondamentale:2,500 Hz (nom.) ± 5%

• Dimension (L x largeur x hauteur):1, 270 mm x 980 mm x 1 135 mm

• Temps de renversement autorisé de l'armature:500 Nm

• Poids (non mis en boîte):2500 kg

•

Prêt à améliorer vos tests de produits avec les simulations environnementales les plus réalistes et les plus complètes?Chambre combinée pour le cycle thermique et les essais de vibration.
