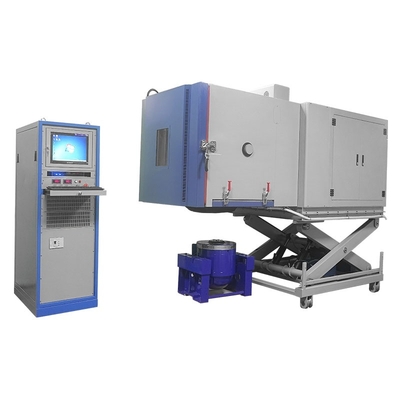

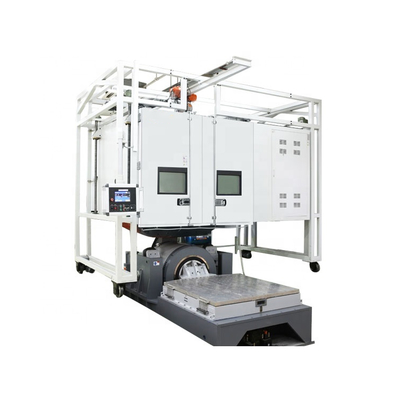

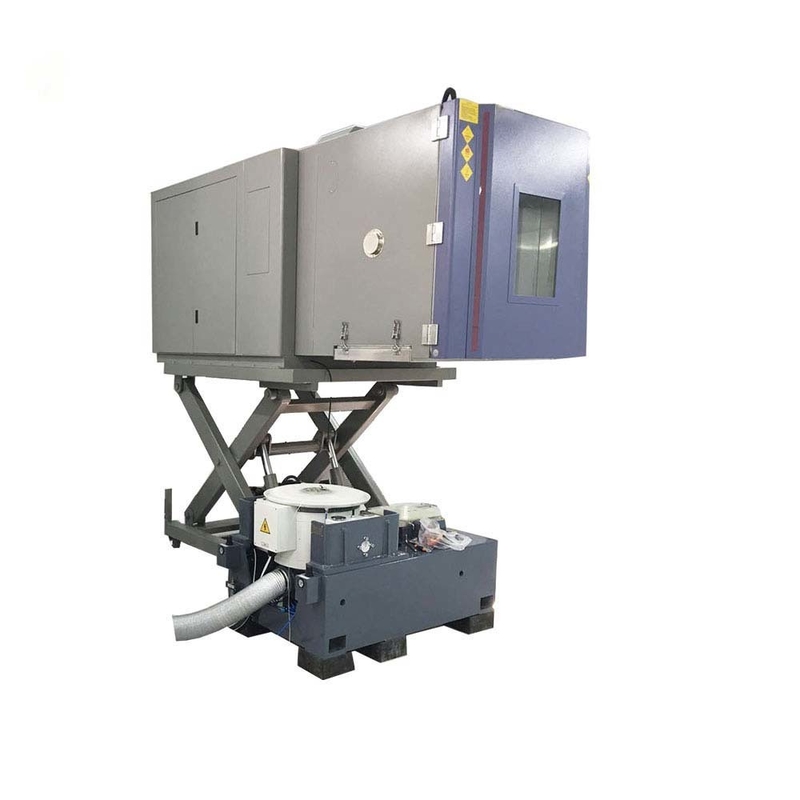

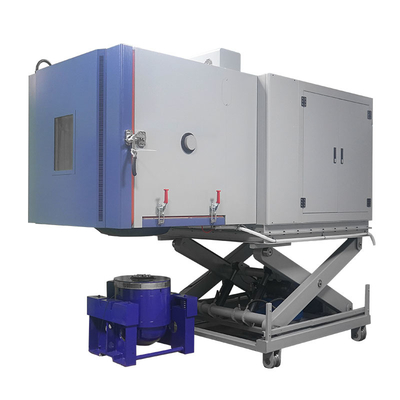

Multi-Achsen-Vibrationsrüttler integriert mit einer Klimakammer für Produkthaltbarkeit

UnserMulti-Achsen-Vibrationsrüttler integriert mit einer Klimakammer ist die ultimative Lösung für umfassende Produkthaltbarkeitstests. Dieses fortschrittliche All-in-One-System ermöglicht es Ihnen, Ihre Produkte komplexen, multidirektionalen Vibrationen (X-, Y- und Z-Achsen) auszusetzen und gleichzeitig Temperatur und Luftfeuchtigkeit zu kontrollieren. Durch die genaue Simulation der synergistischen Belastungen realer Betriebsumgebungen ist dieses leistungsstarke System unverzichtbar, um kritische Konstruktionsfehler aufzudecken, die Produktlebensdauer vorherzusagen und die beispiellose Zuverlässigkeit Ihrer Innovationen zu gewährleisten.

Hauptmerkmale

• Echte Multi-Achsen-Vibration: Unser System ist in der Lage, komplexe Vibrationsprofile entlang der X-, Y- und Z-Achsen zu erzeugen, entweder gleichzeitig oder sequentiell. Dies repliziert genau die multidirektionalen dynamischen Lasten und Belastungen, denen Produkte während des Transports und im Feldeinsatz ausgesetzt sind.

• Integrierte Klimakammer: Die Kammer bietet eine breite Palette an Temperatur- und Feuchtigkeitskontrollen (z. B. von $-70^{\circ }C$ bis $+180^{\circ }C$ und $20\%RH$ bis $98\%RH$), wodurch Tests unter allen globalen Klimabedingungen ermöglicht werden.

• Erweiterte Mehrfachbelastungstests: Führt kombinierte Vibrations-, Temperatur- und Feuchtigkeitstests in einem einzigen, nahtlosen Vorgang durch. Dieser synergistische Ansatz ist weitaus effektiver beim Aufdecken von Konstruktionsschwächen als Einzel-Faktor-Tests.

• Hochpräziser elektrodynamischer Rüttler: Unser Rüttler bietet eine genaue, wiederholbare und kontrollierte Erzeugung komplexer Vibrationsprofile, einschließlich Sinus-, Zufalls- und Schockschwingungen. Dies stellt sicher, dass Ihre Tests strenge Industriestandards und -spezifikationen erfüllen.

• Erweitertes integriertes Steuerungssystem: Eine leistungsstarke, intuitive Steuerung synchronisiert die Multi-Achsen-Vibration nahtlos mit den Klimazyklen. Dies ermöglicht die präzise Programmierung und Ausführung komplexer, multivariabler Testsequenzen.

• Umfassende Datenerfassung: Überwacht und zeichnet kontinuierlich alle Umgebungsparameter (Temperatur, Luftfeuchtigkeit) und Vibrationsdaten (Beschleunigung, Verschiebung) auf und liefert reichhaltige, synchronisierte Daten für eine eingehende Analyse und Designoptimierung.

• Robuste und langlebige Konstruktion: Gebaut mit Industriekomponenten und einer verstärkten Struktur für Langlebigkeit und Zuverlässigkeit bei kontinuierlichem, anspruchsvollem kombiniertem Belastungsbetrieb.

• Anpassbare Vorrichtungen: Unser Konstruktionsteam entwirft und fertigt anwendungsspezifische Vorrichtungen, um verschiedene Produkte sicher zu montieren, die Belastungsübertragung zu optimieren und die Testintegrität zu gewährleisten.

Technische Daten

Rüttler

Nenn-Sinus-/Zufalls-/Schockkraft: 4.000 kgf / 4.000 kgf / 8.000 kgf

Ankermasse: 35 kg

Frequenzbereich: 5–3.000 Hz

Einsatzgröße (Standard): M10

Kammer

• Kapazität: 512L

• Innenkammerabmessungen: 800 mm (B) x 800 mm (T) x 800 mm (H)

• Temperaturbereich: -40°C bis +150°C

• Kühlrate: +20°C bis -40°C (Durchschnittlich 2°C/min)

• Feuchtigkeitsbereich: 20%RH bis 98%RH

• Gesamtabmessungen: 1.200 mm (B) x 2.500 mm (T) x 1.500 mm (H) (ohne Hubtisch)

• Gewicht: 1.500 kg

• Max./Kontinuierliche Auslenkung p-p: 100 mm / 90 mm

• Lastbefestigungspunkte (Standard): 17

• Max. Geschwindigkeit: 1,8 m/s

• Eigenfrequenz - Schubachse: <3Hz

• Max. Sinus-/Zufallsbeschleunigung: 100g / 60g

• Max. vertikale Lastunterstützung: 500 kg

• Ankerdurchmesser: 440 mm

• Streufeld @152 mm über dem Tisch: ≤1mT (10 Gauß)

• Grundresonanzfrequenz: 2.500 Hz (nom.) ±5%

• Abmessung (L x B x H): 1.270 mm x 980 mm x 1.135 mm

• Zulässiges Kippmoment des Ankers: 500 Nm

• Gewicht (unverpackt): 2.500 kg

•

Anwendungen

• Automobil: Vollständige Validierung von EV-Batteriepacks, Motoreinheiten und Fahrgestellkomponenten gegen kombinierte Straßen- und extreme Klimabedingungen.

• Luft- und Raumfahrt & Verteidigung: Qualifizierung von Avionik-Racks, Strukturkomponenten und Nutzlastsystemen für die Leistung unter rauen Klimabedingungen in Verbindung mit Multi-Achsen-Flugvibrationen.

• Energiespeichersysteme (ESS): Umfassende Zuverlässigkeits- und Sicherheitsvalidierung für groß angelegte Batteriemodule und netzwerkfähige Speichereinheiten unter kombinierten Betriebs- und Umgebungsbelastungen.

• Industrie- und Schwerlastausrüstung: Haltbarkeitstests von Schalttafeln, Kommunikationsgeräten und Maschinenkomponenten für den Einsatz in anspruchsvollen Umgebungen.

• Forschung & Entwicklung: Erweiterte Strukturdynamikanalyse und Validierung neuer Produkte für Prototypen unter den realistischsten Bedingungen.

Vorteile

• Unübertroffener Testrealismus: Bietet die genaueste und umfassendste Bewertung der Produktleistung durch die Simulation multidirektionaler und kombinierter Umgebungsbelastungen. Dies zeigt Ausfallmodi auf, die durch Einzel-Faktor-Tests übersehen werden.

• Beschleunigtes Testen & Entwicklung: Reduziert die Gesamtprüfzeit erheblich, indem Multi-Achsen-Vibrationen und Klimabelastungen gleichzeitig durchgeführt werden, wodurch die Produktvalidierung und die Markteinführungszeit beschleunigt werden.

• Überlegene Produkthaltbarkeit: Identifiziert proaktiv kritische Konstruktionsfehler und Schwachstellen und stellt sicher, dass Produkte robust genug sind, um extremen realen Bedingungen standzuhalten.

• Optimierte Abläufe: Integriert mehrere Testfunktionen in einem System, vereinfacht die Abläufe und reduziert den Bedarf an separater Ausrüstung und Einrichtungen.

• Umfassende Dateneinblicke: Generiert reichhaltige, synchronisierte Daten für eine eingehende Analyse und trägt zu einer überlegenen Designoptimierung und robusten Validierungsberichten bei.

Sind Sie bereit, die Grenzen der Produkthaltbarkeitstests mit den realistischsten Umweltsimulationen zu verschieben? Kontaktieren Sie noch heute unsere Experten, um Ihre Anforderungen an einen Multi-Achsen-Vibrationsrüttler integriert mit einer Klimakammer zu besprechen.
